主板维修一些常识
发布时间：2019-12-07 点击率：次 来源：www.sytcke.com 作者：电脑技术学习网
一． 主板元件标识：
1． 插槽：
a．最原始及速度最慢的插槽是isa插槽大多为黑色，一般插老式声卡或网卡，可把此插槽方向朝左，cpu插槽为右，打印机插上为上，电池方向为下（693主板）
b．传输速度次之的是pci插槽，一般为白色，从左向右数第二种插槽，此插现在的声卡，网卡、猫、电视卡等卡。
c．显卡专用且速度传输最快为agp插槽，一般为深褐色。
d．cpu插槽为slotl和pga370、pga423、pga468插槽。
e．内存插槽为黑色。
f．ide插槽为40针插光驱和硬盘。
g．软驱插口和 ide并排一般为34针
h．电源插槽为20孔
2． 外插接口
a． ps/2鼠标口，插圆口鼠标，键盘此插口插件不支持执热插拨
b． usb接口，接usb鼠标键盘、优盘、mps等外设，支持热插拔（长方形）
c． comd，插老式鼠标键盘等老外设（9针）
d． 打印机接口26孔
以上实物图见主板资料第五页693主板
e． 主板资料第6页810主板采用370cpu插槽，另外集成声卡、显卡和游戏手柄插口
f． 另外多有amr插槽，此扩展槽不常用，外接的多媒体声控设备

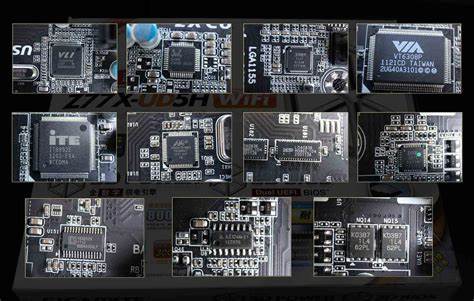

3． 芯片
a． 北桥：离cpu插槽相近的大bga封装形式的主芯片是北桥，主要产家有intel、via、sis等厂家，所谓693主板是指此芯型号，例810主板、bx、lx等则是intel北桥芯片，北桥芯片负责cpu、内存、pci及agp之间的连接控制。
b． 南桥：与北桥芯片相比之下，此主芯片也是bga封装形式，但是个头较小，靠近isa插槽（靠左边），主要负责软件、硬盘、键盘等控制接口，以及usb接口等连接与控制，也同时负责开机和复位电路，此芯片与北桥合并为芯片组，厂家也一样。
c． i/o：负责传频口：低极速度输出，型号：winbond、ite、ali、smc、smsg、sis此芯片负责开机、复位以及信号传输电路，此芯片大多靠近bios芯片，长方形、腿较密，也有i/o芯片集成于南桥，则整块主板由南桥控制。
d． bios：内存储基本输入输出系统，开机时，cpu调用其内部系统来完成自检，此程序比较容易破坏，cih病毒可破坏其内部系统，破坏后果程序可用编程器刷写，此程序破坏后，会造成不能启动或死机，此芯片可插拔，一般有windond、intel、ost等厂商，不同主板只要南北桥芯片一样，bios芯片可调换。
e． coms：此芯片一般集成于南桥内，由主板上电池供电保存其内部信息，这就是什么我们关机后，时钟和日期依然正常的原因。
f． com口芯片（75232）和串口芯片（75185），其芯片腿与com口或串行口相连，形状相似，大多为20脚，其负责com口和串口外设，这两个芯片都由i/o来控制，如果com口和串口一个能用，一个不能用，则两个芯片有一个损坏，如果两个接口都不能用，则应怀疑i/o芯片是否损坏。 字串4
g． 时钟发生器和晶振相邻，内产生内部频率为14.318mhz如果没有时钟发生器或损坏，主板不工作，此搭档负责主板上所有的时钟信号。
h． 电源控制芯片，负责和管理控制cpu工作电压，一般此芯片附近有两个场效应管和大圆环型电感。型号： 3007、34063、1152
i． 门电路芯片：a：与门、非门、或非门。b：触发器（374）。c：缓冲器（244）负责开机和复位高低电平的转换（1→0→1-0）（此芯片较小，14脚）
j． 声卡解码芯片：集成声卡有：四方形、很小，负责ad和da信号的转换。
k． asus：开机复位芯片，此芯片只有华硕主板才有
l． 监控芯片：检测cpu温度，cpu风扇转速，由南桥控制，有无两可，大部分由南桥集成。
m． pma控制器：用于高速主板，有四个adm插口才有，直接内存访问，不经cpu
二、主板信号流程：
主板信号一般有时钟信号、复位信号、pg信号，可查主板上的插槽测试点，则可知道哪一信号无，无此信号电压，则测信号产生电路有故障， 则应修该电路。另外，如果以上信号无或供电无，主板都不能正常工作。
三、各种插槽重要测试点：
a：isa插槽测试点：此总线图是主板的正视图，如果不知正反的话，则测第一脚为“gnd”，则对图参考。 字串5
（1） 复位信号：b面向下第2脚，正常时为0v、5v复位
（2） 时钟信号：b面向下第2脚，正常时为1.1----2.2v，如果此电压低于1v，或高于2.5v，则不正常。
因此此插槽与南桥相连，可利用插槽脚对地打阻值，如果阻值相差太大，则判断南桥或i/o某一芯片损坏。
b：pci总线图:此总线图为底视图
（1） 复位信号：side a1向下第8脚，正常为3.3v,复位0v
（2） 时钟信号：side b2向下第8脚，正常为1.1v----2.2v
（3） 供电：sidea1、sidea2、sindeb1、sindb2各引脚电压直接由atx电源直接供给，不正常则顺此线路找上去。本文引用自 电脑软硬件应用网
c：agp总线图:此总线图为底视图
（1） 复位信号：a1往下第4脚，正常3.3v、0v复位
（2） 时钟信号：b1往下第4脚，正常1.1v----2.2v
d：168线内存底视图:底视图
此总线没有复位，只有4个时钟，和一个供电为clk1、clk2、clk3、clk4、vcc、vcc=2.5v、clk1-4=1.1v----2.2v
e：cpu插槽总线图 字串8
（1） slot1 cpu引脚底视图：电压：（a）核心主电压：2.0v（上半部）side b1，向下37脚（vcc=care），由电源控制芯片和两个场效管供电，具体见电路
（b） 内核电压：1.5v（上半部）side a1，向下1脚（vcc-vtt）
（c） 外核电压：2.5v（上半部）side b2，向下1脚（flush#）
（d） 辅助电压：3.3 v（下半部）side b2，向下24脚（vcc-l2）
如果以上电压无或不正常，则参考29页图查相关电源供电电路
信号：（a）外频时钟：1.1v----2.2v（下半部）side a2向下第1脚（bclk）
（b）复位：1.5v、ov复位（下半部），side b1向下第1脚
（c）pg：2.5v（上半部）side a2向下第6脚（pg）
如果以上电压不正常则查相关信号发生电路。
（2） pga370引脚底视图:此图为四方形，但左上和右下缺1脚，可以和主板的pga370插槽对好。
电压：（a）核心主电压：“4”往下第1点“vcc”为2.0v
（b）内核电压：“37”往下第28点“v1.5”为1.5v
（c）外核电压：“37”往下第24点“v2.5”为2.5v 字串7
（d）外频时钟：“37”往下第21点“bclk”为1.1—2.2v
（e）复位信号：“4”往下第22点“rst”正常为5v、0v复位
三．cpu供电电路:
此电路图为cpu供电，即通电此电路给核心主电压，内核电压，外核电压，输助电压
常见维修：
a．2.0v主电压不正常或无，主要测试q1和q2场效应管是否损坏，c1—cn电容是否短路，d是否短路，如果以上无问题，如果以上问题，则应更换电源控制器芯片，但要先检查芯片的5v和12v供电是否正常。
b．2.5v或1.5v电压无输出或输出电压不正常：
事先应先跑电路，看2.5v供电是经过电阻降压输出还是通过场效应管控制输出。如果2.5v和1.5v电压都不正常，则判断为电源控制器芯片损坏，如果两种电压输入其中一组，则查有问题的一组的供电方式，大部分为场效应管损坏或电阻损坏。
c．辅助电压3.3v或不正常，则跑电路查相关连接电路，大部分是场效应管损坏。
四．时钟发生器电路
如果主板不能正常工作，且检测各重要电压时，发现时钟电路电压不正常，则应跑此电路，看此电路经过哪个元器件，判断其好坏，大部分造成无时钟信号是由于时钟芯片损坏。
五、复位电路
如果主板不能正常复位，应先找到reset连接口，有两根线，一根接地，另一根则会通过门电路直接或间接与南桥相连，大部分是一些门电路损坏。
复位电路是以南桥为核心，以门电路为辅，构成reset产生电路，南桥产生复位信号的前提条件：a、vcc，b、clk、c、灰线5v。有故障判断前提要加cpu复位灯亮，加cpu才能确定复位是否正常。只要cpu存在，主板要想正常工作，一定要有复位信号和时钟信号。
六、开机电路
如果主板不能正常开机，则应找到pw-on接线口，其中一根接地，吊一根通过门电路，i/o芯片直接或间接与南桥相连。坏的较多的是中间的门电路和i/o芯片。
六、bios的刷写：
当主板上的bios内程序被破坏后，会造成不能开机或开机自检出错，对应刷新bios，bios的刷新一般需要专用的编程器，使用方法可参照上面的说明书。
七、贴片元件的更换：
由于贴片元件的个头小，电烙铁不易更换，我们则用“热风焊台”，使用方便，可把风速调低，在（3-4档左右）温度控制在4.5档左右，连续吹10秒，即可用镊子夹起更换
来源 电脑技术网 www.sytcke.com
