电脑硬件基础篇主板(主板工作原理及作用_特性参数及型号和位置)
发布时间:2019-12-10    点击率:次    来源:www.sytcke.com    作者:电脑技术学习网

 电脑机箱主板,又叫主机板(mainboard)、系统板(systemboard)或母板(motherboard);它分为商用主板和工业主板两种。它安装在机箱内,是微机最基本的也是最重要的部件之一。主板一般为矩形电路板,上面安装了组成计算机的主要电路系统,一般有BIOS芯片、I/O控制芯片、键和面板控制开关接口、指示灯插接件、扩充插槽、主板及插卡的直流电源供电接插件等元件。

主板采用了开放式结构。主板上大都有6-15个扩展插槽,供PC机外围设备的控制卡(适配器)插接。通过更换这些插卡,可以对微机的相应子系统进行局部升级,使厂家和用户在配置机型方面有更大的灵活性。总之,主板在整个微机系统中扮演着举足轻重的角色。可以说,主板的类型和档次决定着整个微机系统的类型和档次。主板的性能影响着整个微机系统的性能。

主板(英语:Motherboard,Mainboard,简称Mobo);又称主机板、系统板、逻辑板、母板、底板等,是构成复杂电子系统例如电子计算机的中心或者主电路板。

电脑硬件基础篇主板(主板工作原理及作用_特性参数及型号和位置)

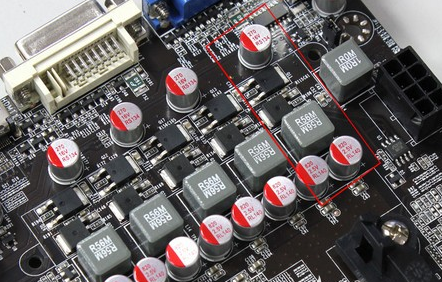

主板工作原理

在电路板下面,是4层有致的电路布线;在上面,则为分工明确的各个部件:插槽、芯片、电阻、电容等。当主机加电时,电流会在瞬间通过CPU、南北桥芯片、内存插槽、AGP插槽、PCI插槽、IDE接口以及主板边缘的串口、并口、PS/2接口等。随后,主板会根据BIOS(基本输入输出系统)来识别硬件,并进入操作系统发挥出支撑系统平台工作的功能。

主板主要种类型号

AT:标准尺寸的主板,IBMPC/A机首先使用而得名,有的486、586主板也采用AT结构布局。

BabyAT:袖珍尺寸的主板,比AT主板小,因而得名。很多原装机的一体化主板首先采用此主板结构。

ATX:改进型的AT主板,对主板上元件布局作了优化,有更好的散热性和集成度,需要配合专门的ATX机箱使用。

BTX:是ATX主板的改进型,它使用窄板(Low-profile)设计,使部件布局更加紧凑。针对机箱内外气流的运动特性,主板工程师们对主板的布局进行了优化设计,使计算机的散热性能和效率更高,噪声更小,主板的安装拆卸也变得更加简便。

BTX在一开始就制定了3种规格,分别是BTX、MicroBTX和PicoBTX。3种BTX的宽度都相同,都是266.7mm,不同之处在于主板的大小和扩展性有所不同。

一体化(Allinone)主板:集成了声音,显示等多种电路,一般不需再插卡就能工作,具有高集成度和节省空间的优点,但也有维修不便和升级困难的缺点,在原装品牌机中采用较多。

NLX:Intel最新的主板结构,最大特点是主板、CPU的升级灵活方便有效,不再需要每推出一种CPU就必须更新主板设计此外还有一些上述主板的变形结构,如华硕主板就大量采用了3/4BabyAT尺寸的主板结构。

按主板的结构特点分类还可分为基于CPU的主板、基于适配电路的主板、一体化主板等类型。基于CPU的一体化的主板是较佳的选择。

按印制电路板的工艺分类又可分为双层结构板、四层结构板、六层结构板等;以四层结构板的产品为主。

按元件安装及焊接工艺分类又有表面安装焊接工艺板和DIP传统工艺板。

电脑硬件基础篇主板(主板工作原理及作用_特性参数及型号和位置)

按CPU插座分类,如Socket7主板、Slot1主板等。

按存储器容量分类,如16M主板、32M主板、64M主板等。

按是否即插即用分类,如PnP主板、非PnP主板等。

按系统总线的带宽分类,如66MHz主板、100MHz主板等。

按数据端口分类,如SCSI主板、EDO主板、AGP主板等。

按扩展槽分类,如EISA主板、PCI主板、USB主板等。

按生产厂家分类,如华硕主板、技嘉主板等。

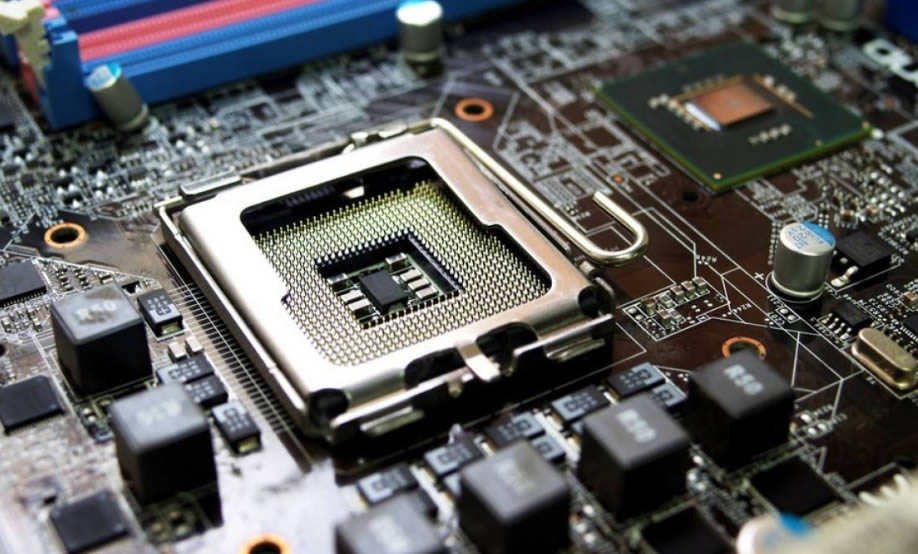

芯片

Intel:Socket386、Socket486、Socket586、Socket686、Socket370(810主板、815主板)、Socket478(845主板、865主板)、LGA775(915主板、945主板、965主板、G31主板、P31主板、G41主板、P41主板、G43、P43主板、G45、P45、X38、X48)、LGA1156(H55主板、H57主板、P55主板、P57主板、Q57主板)、LGA1155分为6系、7系两个系列(6系主板有:H61主板、H67主板、P67主板、Z68主板;7系主板有:B75、Z75、Z77、H77。)、LGA1366(X58主板)、LGA2011(X79主板)。

2013由於Intel推出22nmHaswell的新规格CPU,IvyBridge的LGA1155升级成为LGA1150。

AMD:SocketAM2\AM2+(760G主板、770主板、780G主板,785G主板、790GX主板)、AM3\AM3+(870G主板、880G主板、890GX主板、890FX主板、970主板、990X主板、990FX主板)、FM1(A55主板、A75主板)、FM2(A55主板、A75主板、A85主板)。

同一级的CPU往往也还有进一步的划分,如奔腾主板,就有是否支持多能奔腾(P55C,MMX要求主板内建双电压),是否支持Cyrix6x86、AMD5k86(都是奔腾级的CPU,要求主板有更好的散热性)等区别。

总线

ISA(IndustryStandardArchitecture):工业标准体系结构总线。

EISA(ExtensionIndustryStandardArchitecture):扩展标准体系结构总线。

MCA(MicroChannel):微通道总线。

此外,为了解决CPU与高速外设之间传输速度慢的“瓶颈”问题,出现了两种局部总线,它们是:

VESA(VideoElectronicStandardsAssociarsalSerialBus)通用串行总线。

IEEE1394(美国电气及电子工程师协会1394标准)俗称“火线(FireWare)”。

主板在机箱里,插CPU、内存的电路板就是主板。

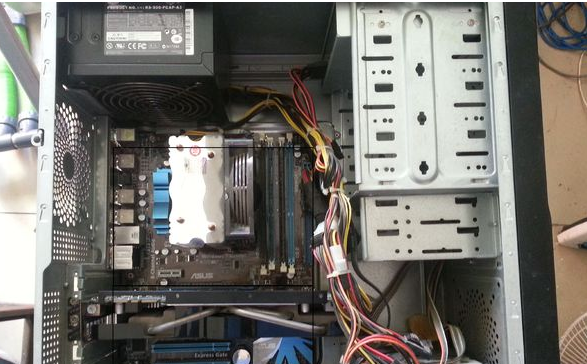

主板的位置

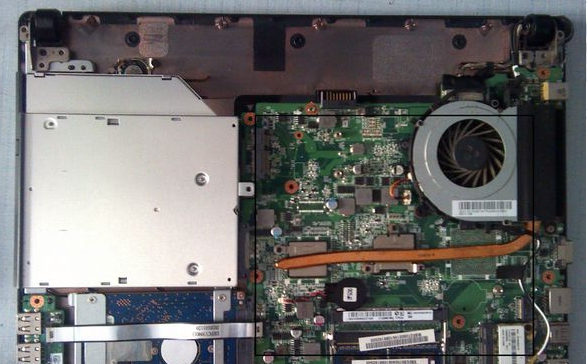

笔记本主板

电脑硬件基础篇主板(主板工作原理及作用_特性参数及型号和位置)


电脑硬件基础篇主板(主板工作原理及作用_特性参数及型号和位置)

台式机

电脑硬件基础篇主板(主板工作原理及作用_特性参数及型号和位置)


电脑硬件基础篇主板(主板工作原理及作用_特性参数及型号和位置)
